News污染場地地球物理方法應用前提
由于地質體在環境發生變化時，會產生相應的地球物理效應，引起污染場地中的地下水和土壤化學性質和物理特征發生變化，地球物理方法就是通過對這些物理場的觀測，從而達到污染場地調查的目的。
比如在污染廢棄物的集中堆放區，通過物理、化學和生物作用，會產生大量的滲濾液，液體中含有豐富的各種離子，離子濃度愈大，地下水導電性愈強，因而可選用電阻率法進行探測;工業生產過程中燃燒產生的飛灰含大量的Fe3O4，其磁化率是黃土、粘土、湖底污染沉積物的幾十倍，因而可用高精度磁法探測等。
地球物理方法如何做場地調查
在傳統場地調查技術中，多是采用按一定分布比例直接鉆探取樣分析，得出污染情況。該方法僅對點或線上的情況進行分析，覆蓋面不廣。
采用地球物理方法調查是在取樣前，收集確定污染源情況后，選定合適的地球物理方法，大范圍進行地表測量，以確定污染水平區域及其深度范圍，最后結合取樣分析結果，以達到對測區整個地下空間的覆蓋研究。
相對傳統網格取樣，地球物理技術優勢在哪里
a)測深深度大，精度高，全覆蓋測量
傳統的土壤及地下水污染調查覆蓋面不廣，設計的取樣點位針對性不強，成本高，無用樣品浪費大，僅對點或線上的情況進行分析，調查結果準確性低，耗時長，且容易遺漏因污染擴散造成的深層土壤和地下水的污染，很難利用調查數據分析污染場地的遷移規律。
采用物探技術探測能達到對研究區整個空間的三維覆蓋研究，測深深度大，精度高，不僅能定性的圈定場地的污染區域，且能劃分場地的地層結構及判斷場地的地下水深度及流向。
b)無損，非破壞性，適用各種場地測量
在土壤及地下水污染檢測中，可以從地面遙測地下介質特征的三維變化，而無需大量的鉆井或探槽。除具有與其他環境監測方法同樣的應用領域外，該方法在海上、南北極地區等環境研究中更具有獨特的優勢。且地球物理勘探技術具有非破壞性、經濟、快速的優點，適用于對運作中的工廠，堤壩、核廢料庫等不能鉆井取樣的情況下的環境調查。
c)能圈定場地污染區域，劃分地層結構，判斷地下水深度及流向
在土壤及地下水污染檢測中，根據污染物與其周圍介質在物理、化學性質上的差異，借助自主研發的專門的儀器，測量其污染物理場的分布狀態，通過分析和研究物理場的變化規律，結合地質、水文等有關資料，推斷解釋地下一定深度范圍內污染物的分布特征。其一方面檢測覆蓋層構造特征、地下水污染通道性質、污染水滲透率等;另一方面又可動態監測污染的速度和范圍。
應用案例
（一）項目背景
項目目的為調查場地的土壤和地下水污染范圍和深度，并與原有取樣點進行對比分析，用以驗證物探方法運用于污染土壤地下水場地調查的可行性，并展示大面積掃描方式在該項目上面的優勢。
調查區原為錳化廠，占地面積為76畝。主要經營生產電解二氧化錳、仲鎢酸銨、電池錳粉等產品。目前廠房已經拆除，分別于原本運用于灰粉堆場區、粉碎礦石處、廢渣沉淀池、原材料堆場均設有取樣點位。
（二）地球物理調查測線布置
本次項目主要采用電阻率地下成像法(ERT)和電磁波(EM)來進行污染定位調查。
電阻率測線一位于整個場地的西側，測線分布于鉆孔位置的東西方向，測線整體在斜坡位置，總測線長度為107米。
電磁法測區位置主要布置于原本的灰粉堆場和廠房區。
電阻率測線一布置(左圖) 電磁法布置圖(右圖)
（三）調查結果解釋分析
項目區以粘土和粉質粘土為主，正常土壤電阻率為60-200歐姆米之間，由于研究區為錳化工廠，為重金屬污染，會導致土壤電阻率下降，故受污染的區域為低電阻異常。
電阻率測線一調查結果分析

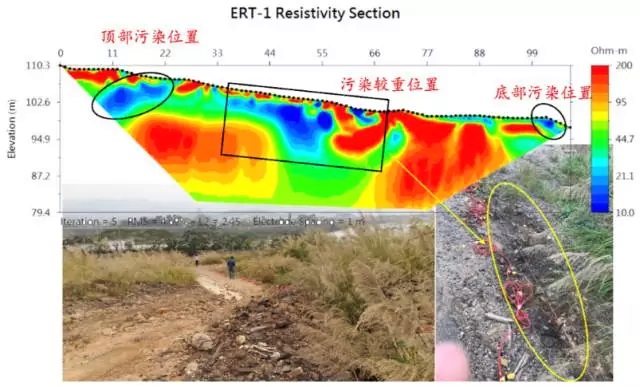

測線一電阻率成像結果圖
根據測試結果可得，斷面存在3處低阻異常，約10-20歐姆米之間，且異常區域有明顯邊界，可推測為錳或其他重金屬污染所致，第一處污染位于測線頂部，于測線第8-20米之間，其明顯污染最大深度可達8米左右;第二處污染位于整條測線第35-66米之間，屬于較大范圍污染，其明顯污染最大深度可達12米左右;第三處污染位于整條測線尾部位置，明顯污染最大深度2米左右。據現場踏勘可知，在整條測線中部區域表面可見明顯異于正常土壤成分的黑色土壤，推測黑色土壤成分為污染土壤，相對位置與電阻率成像結果第二處污染位置相一致，故基本可以確定該位置區域存在錳或其他重金屬污染的情況。
電磁法（EM）調查結果分析
電磁法主要為探測研究區導電率，據物性參數可知，受重金屬污染區域，其導電率相對較高。

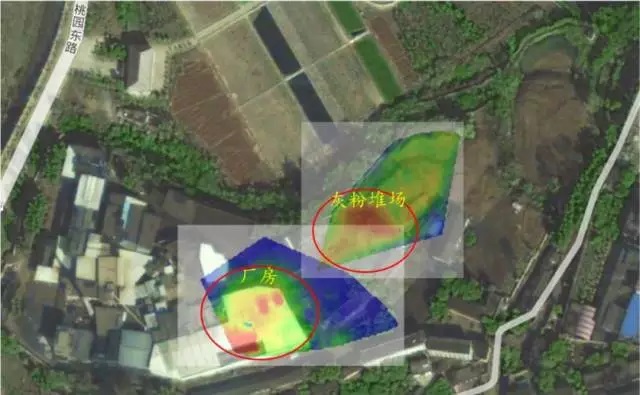

測區電磁法成像圖
根據測試結果可得，高導電度區域集中于圖中紅色框區域，推測為重金屬污染地區，在原廠房位置結果呈現高導電度異常，推測為廠房在原本進行生產時產生了一定的污染情況，且污染較為集中。其中廠房外區的污染推測為污染擴散或是原料堆放所致。在灰粉堆場高導電度異常主要集中于原本灰粉堆區，污染較為集中，也呈現大面積的堆積情況。
測區不同深度導電率圖
同時，根據不同深度導電率結果可知，該區域不同深度的地層異常范圍大致相同，且較淺層地層異常情況較輕，最大導電度約為280mS/m，因此推測為上部污染經過時間的推移，大部分已經滲透至較深區域，當深度深至12米左右時，可見較為明顯異常區域，其地層導電度可達400-500mS/m，推測為污染開始在該深度具有明顯的濃度，再往下至20-25米左右地層時，污染區域幾乎已經占據整個異常區域，且濃度隨著深度的加深而加劇。可知，污染隨著時間的變化，不停的向下擴散遷移，且污染深度已超過地下25米，同時，對比該區域打鉆取樣驗證結果，在推測的可能污染區域，見錳等重金屬嚴重超標，且污染深度基本吻合。
（四）結論
污染場址整治成果的查驗一般是以采樣分析作為準則，當場址污染問題復雜，監測井數量不足，以致無法有效評估全場址現況，或所設井位未能覆蓋主要的整治區或污染區，則必須設置新井，這樣就大大抬高了成本。
若采用地球物理技術探測，則可有效的圈定場地的污染區域，且能劃分場地的地層結構及判斷場地的地下水深度及流向。同時，探測深度大、精度高，為企業有效的節約項目經費。
